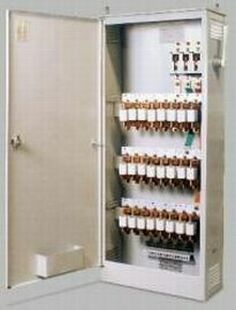

Щит распределительный силовой(ШРС)-3

Щиты распределительные силовые (ШРС)
ОБЩИЕ СВЕДЕНИЯ
Щиты распределительные силовые (ШРС) предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями ППН (до 6ЗА). ПН2-100(до 100А), ПН2-250(до 250 А), ПН2-400 (до 400А). Ввод и вывод проводов и кабелей предусмотрены снизу и сверху шкафа.
Степень защиты: IP30,IP31.
Выдерживаемый ударный ток:
•при ном. токе шкафа 250 А - не менее 10 кА;
•при ном. токе шкафа 400 А - не менее 25 кА.
НАЗНАЧЕНИЕ
Щиты силовые распределительные типа ЩРС предназначены для приема, распределения электрической энергии и защиты отходящих линий при перегрузках и токах короткого замыкания, для нечастых оперативных включений и отключений электрических цепей напряжением до 660 В переменного тока частотой 50, 60 Гц.
Щиты силовые распределительные типа ЩРС применяются на промышленных объектах и объектах гражданского строительства — щиты распределения после ВРУ на небольших узлах питания (питание этажа, цеха и т. д.), жилые дома, офисные центры.
Применяемое оборудование:
•Рубильники типа OT с механической реверсивной блокировкой на токи от 16 до 630А;
•предохранители ППН (до 6ЗА), ПН2-100(до 100А), ПН2-250(до 250 А), ПН2-400 (до 400А).
Решаемые задачи:
1. Обеспечение питания напряжением 380/220В
2. Распределение питания и защита технологического оборудования от перегрузок и КЗ
3. Учет электроэнергии
4. Защита кабельных линий от перегрузок и КЗ.

СТРУКТУРА ОБОЗНАЧЕНИЯ ТИПОВ ШРС
ШРС-1-Х-Х-У3
1 2 3 4 5
1. Обозначение вида:
ШРС - Шкаф распределительный силовой
2. Условный номер разработки:
3. Обозначение степени защиты оболочки по ГОСТ 14255-96:
2 - IP22;
5 - IP54.
4. Номер схемы шкафа: 0…8 (см. соответствующую таблицу в номенклатурном каталоге).
5. Климатическое исполнение и категория размещения по ГОСТ 15150-69.
